การออกแบบและเค้าโครง PCB กำหนดรูปแบบอิเล็กทรอนิกส์สมัยใหม่อย่างไร

สารบัญ

• ความรู้เบื้องต้นเกี่ยวกับการออกแบบและเค้าโครง PCB
• เหตุใดการออกแบบ PCB จึงมีความสำคัญ
• หลักการสำคัญของโครงร่าง PCB
• ความท้าทายในการออกแบบทั่วไป
• แนวทางปฏิบัติที่ดีที่สุดและโซลูชั่นทางวิศวกรรม
• ข้อควรพิจารณาเกี่ยวกับวัสดุและการผลิต
• การใช้งานทางอุตสาหกรรม
• การออกแบบการแลกเปลี่ยนและตารางเปรียบเทียบ
• อธิบายขั้นตอนการออกแบบ PCB
• แนวโน้มในอนาคตในวิศวกรรม PCB
• คำถามที่พบบ่อย
• บทสรุป

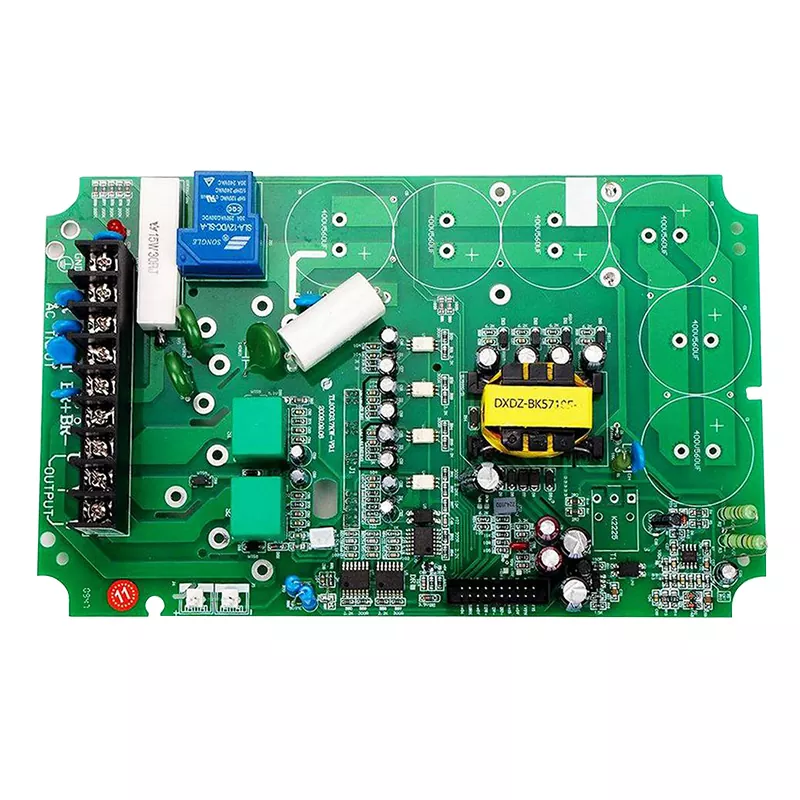

ความรู้เบื้องต้นเกี่ยวกับการออกแบบและเค้าโครง PCB

การออกแบบและเค้าโครง PCB เป็นกระบวนการที่มีโครงสร้างในการจัดเรียงชิ้นส่วนอิเล็กทรอนิกส์และการกำหนดเส้นทางการเชื่อมต่อไฟฟ้าบนแผงวงจรพิมพ์ แม้ว่ามันอาจจะดูเหมือนเป็นวินัยทางเทคนิคล้วนๆ แต่ในความเป็นจริงแล้ว มันเป็นความสมดุลของวิศวกรรมไฟฟ้า ข้อจำกัดทางกล ฟิสิกส์เชิงความร้อน และการปฏิบัติจริงในการผลิต

พีซีบีที่ได้รับการออกแบบมาอย่างดีช่วยให้มั่นใจได้ว่าสัญญาณเคลื่อนที่ได้อย่างมีประสิทธิภาพ กำลังไฟฟ้าถูกกระจายอย่างเท่าเทียมกัน มีการจัดการความร้อนอย่างมีประสิทธิภาพ และผลิตภัณฑ์ยังคงมีเสถียรภาพภายใต้สภาวะการใช้งานจริง ในทางกลับกัน การออกแบบที่ไม่ดีอาจทำให้เกิดสัญญาณรบกวน ความร้อนสูงเกินไป ระบบล่ม และแม้กระทั่งอุปกรณ์ล้มเหลวโดยสิ้นเชิง

เมื่ออุปกรณ์อิเล็กทรอนิกส์มีขนาดเล็กลงและมีประสิทธิภาพมากขึ้น ความซับซ้อนในการออกแบบ PCB ก็ยังคงเพิ่มขึ้นอย่างต่อเนื่อง ขณะนี้วิศวกรต้องคำนึงถึงสัญญาณความเร็วสูง ความเข้ากันได้ทางแม่เหล็กไฟฟ้า การกำหนดเส้นทางหลายชั้น และการรวมส่วนประกอบที่มีขนาดกะทัดรัด

เหตุใดการออกแบบ PCB จึงมีความสำคัญ

การออกแบบ PCB ไม่ใช่แค่การเชื่อมต่อส่วนประกอบเท่านั้น แต่ยังกำหนดเพดานประสิทธิภาพของผลิตภัณฑ์อิเล็กทรอนิกส์ด้วย แม้แต่ชิปที่ล้ำหน้าที่สุดก็ไม่สามารถทำงานได้อย่างถูกต้องหากโครงร่างบอร์ดทำให้เกิดเสียงรบกวน ความต้านทาน หรือความไม่เสถียร

• เสถียรภาพในการทำงาน:การกำหนดเส้นทางที่เหมาะสมช่วยให้มั่นใจในการส่งสัญญาณที่สะอาด
• ประสิทธิภาพเชิงความร้อน:รูปแบบที่ดีช่วยป้องกันความร้อนสูงเกินไปและยืดอายุผลิตภัณฑ์
• ต้นทุนการผลิต:การออกแบบที่ได้รับการปรับปรุงให้เหมาะสมจะช่วยลดความซับซ้อนในการผลิตและของเสีย
• ความน่าเชื่อถือของผลิตภัณฑ์:รูปแบบที่มั่นคงช่วยลดอัตราความล้มเหลวภายใต้สภาวะความเครียด
• ความสามารถในการขยายขนาด:การออกแบบแบบโมดูลาร์ช่วยให้สามารถอัพเกรดและแก้ไขได้ในอนาคต

หลักการสำคัญของโครงร่าง PCB

การทำความเข้าใจหลักการพื้นฐานของโครงร่าง PCB ถือเป็นสิ่งสำคัญสำหรับการสร้างระบบอิเล็กทรอนิกส์คุณภาพสูง หลักการเหล่านี้แนะนำวิศวกรตลอดทุกขั้นตอนของการออกแบบ

1. ความสมบูรณ์ของสัญญาณ

ความสมบูรณ์ของสัญญาณหมายถึงคุณภาพของสัญญาณไฟฟ้าขณะเคลื่อนที่ผ่าน PCB การกำหนดเส้นทางที่ไม่ดี ความยาวการติดตามที่มากเกินไป หรือการรบกวนอาจทำให้สัญญาณผิดเพี้ยนได้

2. การจำหน่ายไฟฟ้า

เครือข่ายการกระจายพลังงานที่เสถียรช่วยให้แน่ใจว่าส่วนประกอบทั้งหมดได้รับแรงดันไฟฟ้าที่สม่ำเสมอโดยไม่มีความผันผวนหรือเสียงรบกวน

3. กลยุทธ์การลงดิน

ระนาบกราวด์ที่วางแผนไว้อย่างดีช่วยลดการรบกวนทางแม่เหล็กไฟฟ้าและปรับปรุงความเสถียรของวงจร

4. การจัดการความร้อน

จะต้องพิจารณาการกระจายความร้อนระหว่างการจัดวาง เพื่อป้องกันความร้อนสูงเกินไปของส่วนประกอบที่ละเอียดอ่อน

5. การจัดวางส่วนประกอบ

การวางตำแหน่งเชิงกลยุทธ์ช่วยลดความยาวร่องรอย ปรับปรุงการไหลของสัญญาณ และทำให้การผลิตง่ายขึ้น

ความท้าทายในการออกแบบทั่วไป

วิศวกรออกแบบ PCB มักเผชิญกับความท้าทายหลายประการซึ่งอาจส่งผลกระทบต่อทั้งฟังก์ชันการทำงานและประสิทธิภาพการผลิต

• การรบกวนทางแม่เหล็กไฟฟ้าระหว่างร่องรอยความเร็วสูง
• ความร้อนสูงเกินไปเนื่องจากการออกแบบการระบายความร้อนไม่ดี
• สัญญาณล่าช้าในการติดตามที่ยาวหรือกำหนดเส้นทางไม่ถูกต้อง
• ข้อจำกัดด้านพื้นที่ในอุปกรณ์ขนาดกะทัดรัด
• ข้อจำกัดด้านการผลิตและการเพิ่มประสิทธิภาพต้นทุน

ความท้าทายเหล่านี้มักต้องมีการปรับปรุงการออกแบบซ้ำๆ และการตรวจสอบความถูกต้องตามการจำลองก่อนการผลิต

แนวทางปฏิบัติที่ดีที่สุดและโซลูชั่นทางวิศวกรรม

การออกแบบ PCB ที่ประสบความสำเร็จต้องอาศัยหลักปฏิบัติทางวิศวกรรมที่ได้รับการพิสูจน์แล้ว ซึ่งช่วยลดความเสี่ยงและปรับปรุงประสิทธิภาพ

• ใช้การกำหนดเส้นทางการติดตามแบบสั้นและโดยตรงสำหรับสัญญาณความเร็วสูง
• ใช้สแต็ค PCB หลายชั้นสำหรับวงจรที่ซับซ้อน
• แยกพื้นที่กราวด์แอนะล็อกและดิจิทัล
• วางตัวเก็บประจุแบบแยกส่วนไว้ใกล้กับพินกำลัง
• ทำการจำลองความร้อนก่อนที่จะสรุปโครงร่าง
• ปฏิบัติตามกฎการออกแบบของผู้ผลิตตั้งแต่เนิ่นๆ ของกระบวนการ

กลยุทธ์เหล่านี้ปรับปรุงเสถียรภาพของสัญญาณ ลดสัญญาณรบกวน และเพิ่มความน่าเชื่อถือของผลิตภัณฑ์ได้อย่างมาก

ข้อควรพิจารณาเกี่ยวกับวัสดุและการผลิต

การเลือกใช้วัสดุมีบทบาทสำคัญในประสิทธิภาพของ PCB พื้นผิวที่แตกต่างกันมีคุณสมบัติทางไฟฟ้าและความร้อนที่แตกต่างกัน

การใช้งานทางอุตสาหกรรมของการออกแบบ PCB

การออกแบบและเลย์เอาต์ PCB ถือเป็นสิ่งสำคัญในอุตสาหกรรมหลายประเภท โดยแต่ละอุตสาหกรรมมีข้อกำหนดเฉพาะตัว

• เครื่องใช้ไฟฟ้า:สมาร์ทโฟน แท็บเล็ต และอุปกรณ์สวมใส่
• ระบบยานยนต์:ชุดควบคุมเครื่องยนต์ เซ็นเซอร์ ระบบอินโฟเทนเมนต์
• อุปกรณ์การแพทย์:เครื่องวินิจฉัยระบบตรวจสอบ
• ระบบอัตโนมัติทางอุตสาหกรรม:หุ่นยนต์, ระบบ PLC, แผงควบคุม
• โทรคมนาคม:ฮาร์ดแวร์เครือข่ายและระบบสื่อสาร

การออกแบบการแลกเปลี่ยนและตารางเปรียบเทียบ

การออกแบบ PCB มักต้องการประสิทธิภาพ ต้นทุน และความสามารถในการผลิตที่สมดุล ด้านล่างนี้เป็นการเปรียบเทียบการแลกเปลี่ยนทั่วไป

อธิบายขั้นตอนการออกแบบ PCB

ขั้นตอนการทำงานที่มีโครงสร้างช่วยให้มั่นใจในความแม่นยำและประสิทธิภาพตั้งแต่แนวคิดไปจนถึงการผลิต

1. การวิเคราะห์ความต้องการและการกำหนดข้อกำหนด
2. การออกแบบแผนผังและการวางแผนวงจร
3. การเลือกส่วนประกอบและการตรวจสอบความถูกต้อง
4. การออกแบบเค้าโครง PCB และการกำหนดเส้นทาง
5. ออกแบบการตรวจสอบและจำลองกฎ
6. การสร้างต้นแบบและการทดสอบ
7. การผลิตขั้นสุดท้ายและการเพิ่มประสิทธิภาพ

แต่ละขั้นตอนมีบทบาทสำคัญในการรับประกันว่าผลิตภัณฑ์ขั้นสุดท้ายจะตรงตามความคาดหวังด้านประสิทธิภาพและความน่าเชื่อถือ

แนวโน้มในอนาคตในวิศวกรรม PCB

เทคโนโลยี PCB ยังคงพัฒนาอย่างรวดเร็ว โดยได้แรงหนุนจากความต้องการอุปกรณ์อิเล็กทรอนิกส์ที่มีขนาดเล็กกว่า เร็วกว่า และทรงพลังยิ่งขึ้น

• เพิ่มการใช้เทคโนโลยี HDI (การเชื่อมต่อระหว่างกันความหนาแน่นสูง)
• การบูรณาการเครื่องมือออกแบบ PCB ที่ได้รับความช่วยเหลือจาก AI
• การพัฒนาส่วนประกอบที่ย่อขนาดเป็นพิเศษ
• วัสดุการจัดการความร้อนขั้นสูง
• การขยายตัวทางอิเล็กทรอนิกส์ที่ยืดหยุ่นและสวมใส่ได้

นวัตกรรมเหล่านี้กำลังกำหนดรูปแบบอุปกรณ์อิเล็กทรอนิกส์รุ่นต่อไปในอุตสาหกรรมต่างๆ

คำถามที่พบบ่อย

การออกแบบและเค้าโครง PCB คืออะไร?

เป็นกระบวนการออกแบบการจัดเรียงทางกายภาพของชิ้นส่วนอิเล็กทรอนิกส์และการกำหนดเส้นทางการเชื่อมต่อไฟฟ้าบนแผงวงจร

เหตุใดเค้าโครง PCB จึงมีความสำคัญ

โดยส่งผลโดยตรงต่อประสิทธิภาพ ความสมบูรณ์ของสัญญาณ ความเสถียรทางความร้อน และความน่าเชื่อถือโดยรวมของผลิตภัณฑ์

ซอฟต์แวร์ใดที่ใช้สำหรับการออกแบบ PCB

เครื่องมือทั่วไป ได้แก่ Altium Designer, KiCad, Eagle และ OrCAD

อะไรคือความแตกต่างระหว่าง PCB แบบชั้นเดียวและหลายชั้น?

บอร์ดชั้นเดียวนั้นเรียบง่ายกว่าและราคาถูกกว่า ในขณะที่บอร์ดหลายชั้นรองรับวงจรที่ซับซ้อนและประสิทธิภาพสูง

การออกแบบ PCB สามารถลดต้นทุนการผลิตได้อย่างไร?

การปรับเค้าโครงให้เหมาะสม การลดจำนวนเลเยอร์หากเป็นไปได้ และการปฏิบัติตามแนวทางการผลิตสามารถลดต้นทุนได้อย่างมาก

บทสรุป

การออกแบบและเค้าโครง PCB ถือเป็นวินัยพื้นฐานในวิศวกรรมอิเล็กทรอนิกส์สมัยใหม่ โดยจะกำหนดประสิทธิภาพของผลิตภัณฑ์ อายุการใช้งาน และความคุ้มค่าในการผลิต ในขณะที่เทคโนโลยีก้าวหน้า การออกแบบ PCB ยังคงมีการพัฒนาอย่างต่อเนื่อง โดยต้องมีการผสานรวมเครื่องมือจำลอง วัสดุศาสตร์ และวิศวกรรมความแม่นยำในเชิงลึกยิ่งขึ้น

บริษัทที่ลงทุนในกระบวนการออกแบบ PCB คุณภาพสูงจะมีสถานะที่ดีกว่าในการส่งมอบผลิตภัณฑ์อิเล็กทรอนิกส์ที่เชื่อถือได้ สร้างสรรค์ และแข่งขันได้ในตลาดโลก
