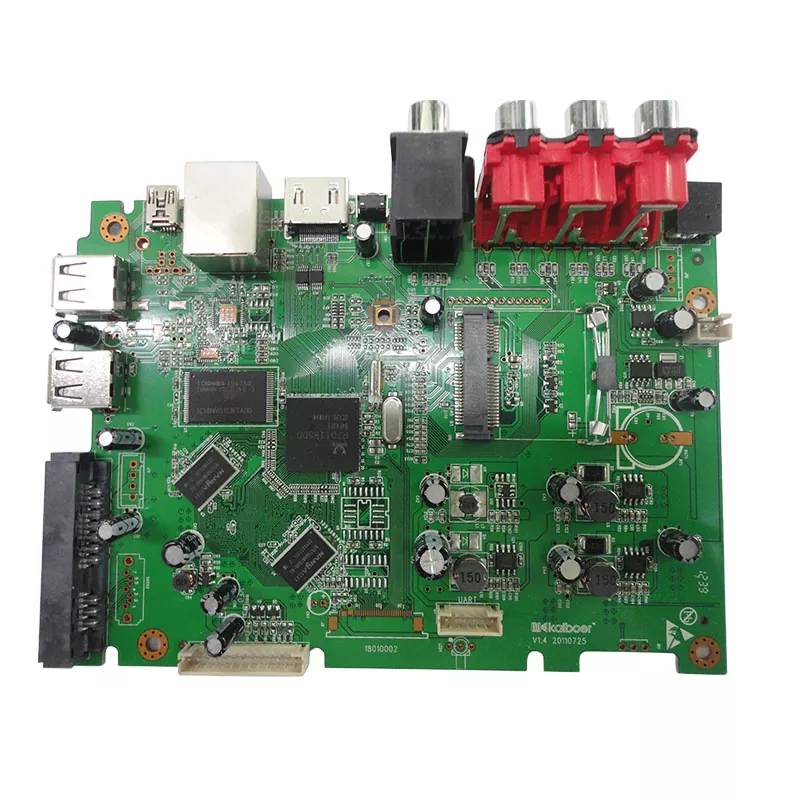

การประกอบ PCB QFN

อนาคตของอิเล็กทรอนิกส์ความหนาแน่นสูงอุตสาหกรรมอิเล็กทรอนิกส์มีการพัฒนาอย่างต่อเนื่อง โดยมีเทคโนโลยีและนวัตกรรมใหม่ๆ เกิดขึ้นทุกวัน หนึ่งในแนวโน้มล่าสุดในอุปกรณ์อิเล็กทรอนิกส์ความหนาแน่นสูงคือการใช้แพ็คเกจ QFN (Quad Flat No-Lead) แพ็คเกจเหล่านี้ช่วยให้ส่วนประกอบบน PCB มีความหนาแน่นสูงขึ้น ส่งผลให้อุปกรณ์อิเล็กทรอนิกส์มีขนาดเล็กลงและมีประสิทธิภาพมากขึ้น ที่บริษัทของเรา เราเชี่ยวชาญในบริการประกอบ QFN PCB ที่รองรับอุตสาหกรรมหลากหลายประเภท

ส่งคำถาม

รายละเอียดสินค้า

แพ็คเกจ QFN นั้นคล้ายกับแพ็คเกจ BGA แต่มีขนาดเล็กกว่าและไม่มีลูกประสานที่ด้านล่าง แต่สายนำไฟฟ้าจะอยู่ที่ด้านข้างของบรรจุภัณฑ์ ทำให้ง่ายต่อการติดตั้งและแก้ไข สิ่งนี้ทำให้แพ็คเกจ QFN เป็นตัวเลือกที่เหมาะสำหรับการใช้งานอิเล็กทรอนิกส์ที่มีความหนาแน่นสูงซึ่งมีพื้นที่ว่างในระดับพรีเมียม

เกี่ยวกับผลิตภัณฑ์ของเรา

กระบวนการประกอบ QFN PCB ของเราได้รับการออกแบบให้ตรงตามมาตรฐานคุณภาพที่เข้มงวดที่สุด เราใช้เทคโนโลยีและอุปกรณ์ล่าสุดเพื่อให้แน่ใจว่ามีความแม่นยำและเที่ยงตรงสูงสุดในกระบวนการประกอบ สถานีปรับปรุง QFN และเครื่องเอ็กซเรย์ตรวจสอบสิ่งปลอมปนที่ทันสมัยของเราช่วยให้เราสามารถตรวจจับข้อบกพร่องหรือความผิดปกติใดๆ ในกระบวนการประกอบ ทำให้มั่นใจได้ว่าผลิตภัณฑ์ทุกชิ้นที่ออกจากโรงงานของเรามีคุณภาพสูงสุด

บริการประกอบ QFN PCB ของเรายังมีขั้นตอนการทดสอบและตรวจสอบที่ครอบคลุมเพื่อให้แน่ใจว่าผลิตภัณฑ์ขั้นสุดท้ายตรงตามข้อกำหนดที่จำเป็นทั้งหมด ซึ่งรวมถึงการทดสอบการทำงาน การวนรอบด้วยความร้อน และการทดสอบการเบิร์นอิน เป็นต้น

ด้วยบริการประกอบ QFN PCB ของเรา คุณจึงมั่นใจได้ในผลิตภัณฑ์ที่เชื่อถือได้และมีประสิทธิภาพสูงซึ่งตรงกับความต้องการที่แท้จริงของคุณ ไม่ว่าคุณจะต้องการต้นแบบหรือการผลิตขนาดใหญ่ เรามีความเชี่ยวชาญและทรัพยากรในการส่งมอบตรงเวลาและอยู่ในงบประมาณ

โดยสรุป การประกอบ QFN PCB คืออนาคตของอุปกรณ์อิเล็กทรอนิกส์ที่มีความหนาแน่นสูง ด้วยความเชี่ยวชาญและอุปกรณ์ที่ล้ำสมัยของเรา เราสามารถช่วยคุณออกแบบและผลิตผลิตภัณฑ์ที่ตรงตามความต้องการและเกินความคาดหมายของคุณ โปรดอย่าลังเลที่จะติดต่อเราเพื่อเรียนรู้เพิ่มเติมเกี่ยวกับบริการประกอบ QFN PCB ของเรา
